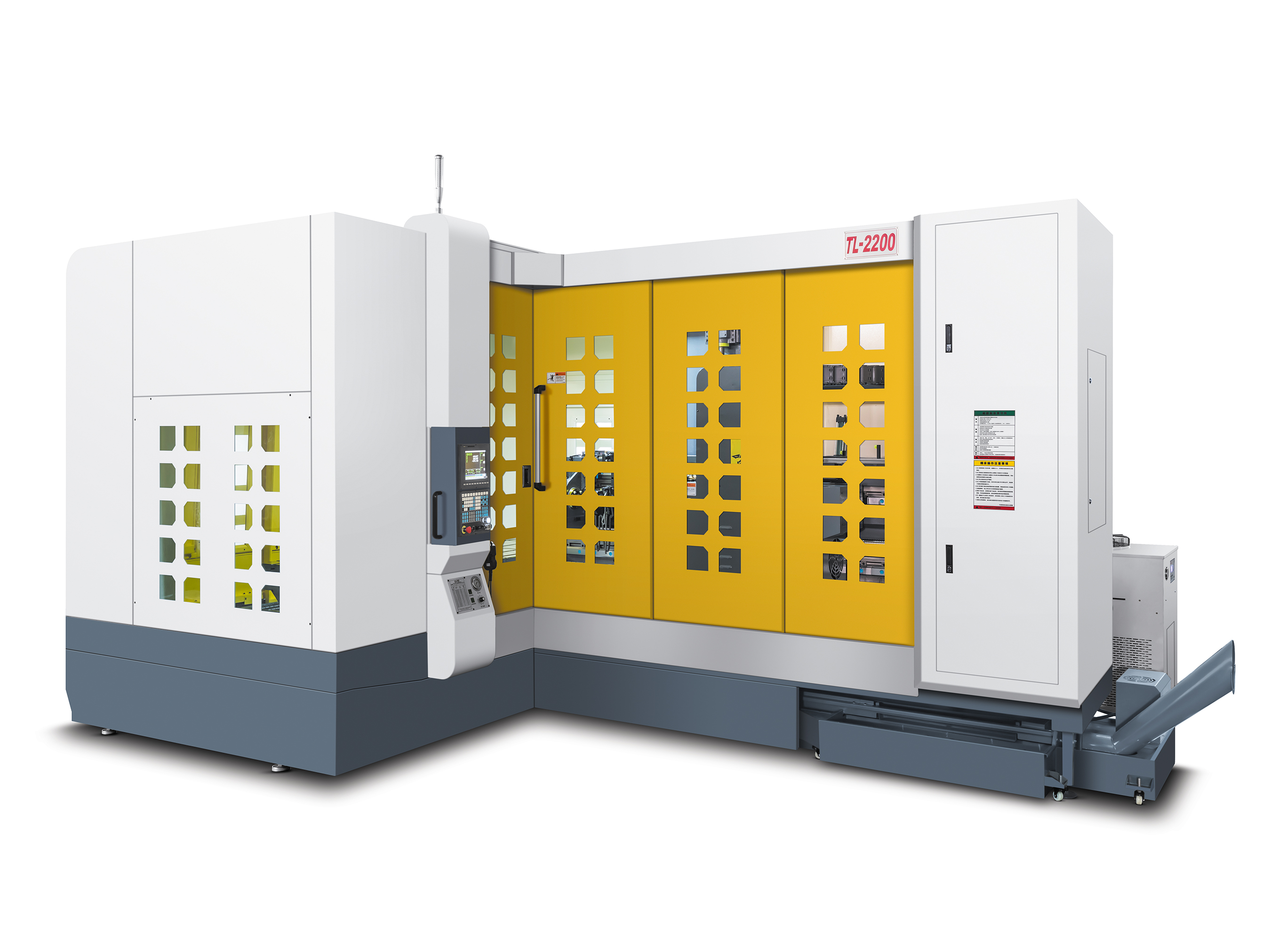

產品特點：針對大型汽車模具開發的產品，高鋼性、承載大，加大工作臺，裝、拆工件方便，適合大孔鉆深加工，可選擇半罩式設計，方便進出工作。
加工范圍：適用于各種類型工件深孔加工:模具(包括運水孔、熱流道、頂針孔、導柱孔和司筒孔)、汽車零件、曲軸邊桿、液壓管道等。
聯系咨詢>
產品參數表:
TL-2200標準規格 | |||
規格 | 項目 | 單位 | TL-2200 |
行程 | X軸行程（左右） | mm | 2200 |
Y軸行程（上下） | mm | 1450 | |
Z軸行程（前后） | mm | 2200 | |
加工范圍 | 極限鉆孔深度 | mm | 2200 |
鉆孔孔徑 | mm | 2.5-42 | |
鉆孔進給速度 | mm/min | 10-250 | |
加工精度 | 鉆孔直徑偏差 | mm | ≤0.02 |
鉆孔直線偏差 | mm | 0.5mm/1000mm | |
鉆孔表面粗糙度 | um | Ra≤3.2 | |
工作臺 | 工作臺尺寸 | mm | 2200X1350/2600X1500 |
工作臺極限負重 | KG | 12000 | |
T型槽數量 | / | 6 | |
T型槽規格 | mm | 22 | |
主軸 | 主軸電機功率 | KW | 17-22 |
主軸轉速（無級） | rpm | 7000 | |
電機 | X軸AC伺服電機 | KW | 5 |
Y軸AC伺服電機 | KW | 3 | |
Z軸AC伺服電機 | KW | 2 | |
切削油裝置 | 切削油泵功率 | HP | 10 |
切削油泵壓力 | kg/cm2 | 100 | |
切削油箱容量 | L | 800 | |
恒溫油冷機功率 | KW | 3 | |
其他 | 機床凈重 | KG | 18000 |
整機功率 | KW | 35 | |
機床尺寸（長X寬X高） | mm | 7100X5600X3200 | |
聲明：本配置技術參數方案因研發不斷改進，會略有不同，請以交機實際參數為準！
